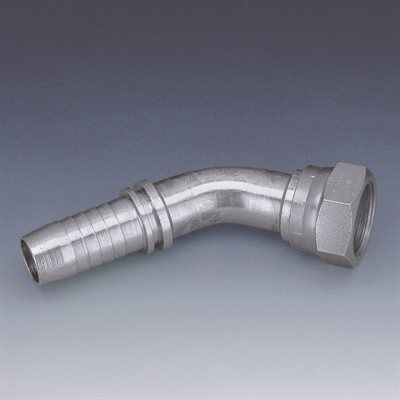

RACCORD 45° FEM BSPP CÔNE 60° 2" X 2"
Appuyez deux fois et maintenez enfoncer pour un gros plan.
Passer en survol l'image pour zoomer.
Cliquer pour agrandir
Hansa Flex

RACCORD 45° FEM BSPP CÔNE 60° 2" X 2"

Code de produit : PN50AOB45

PN AOB 45 (Femelle BSPP cône 60° + O’ring, angle 45°)



# produit



Diamètre embout

(DN)

Diamètre extérieur

Clef (S1)

Filetage

Iso 8434-6 (G1)

Longueur

Raccord (L1)

Longueur

Portée(L2)

Code

mm

Po

mm

Po

BSPP

mm

Po

mm

PO

PN 06 AOB 45

6

1/4

19

0.75

G 1/4’’-19

60.5

2.38

12.5

0.49

PN 10 AOB 45

10

3/8

22

0.87

G 3/8’’-19

69.5

2.74

16.5

0.65

PN 13 AOB 45

13

1/2

27

1.06

G 1/2’’-14

78.5

3.09

17.5

0.69

PN 16 AOB 45

16

5/8

30

1.18

G 5/8’’-14

96

3.78

24.5

0.96

PN 20 AOB 45

20

3/4

32

1.26

G 3/4’’-14

108

4.25

28.5

1.12

PN 25 AOB 45

25

1’’

38

1.50

G 1’’-11

137

5.39

35

1.38

PN 25 AOB 32 45

25

1’’

50

1.97

G 1-1/4’’-11

134.5

5.30

32

1.26

PN 32 AOB 45

32

1-1/4

50

1.97

G 1-1/4’’-11

165

6.50

45.5

1.79

PN 32 AOB 40 45

32

1-1/4

55

2.17

G 1-1/2’’-11

165

6.50

45

1.77

PN 40 AOB 45

40

1-1/2

55

2.17

G 1-1/2’’-11

187.5

7.38

49.5

1.95

PN 40 AOB 50 45

40

1-1/2

70

2.76

G 2’’-11

189.5

7.46

51.5

2.03

PN 50 AOB 45

50

2’’

70

2.76

G 2’’-11

231.5

9.11

67

2.64
 NOTE : Voir aussi PN**AB (BSPP cône 60°).  Autres grandeurs disponibles




  • Veuillez nous contacter

Code grandeur
PN06AOB45 1/4
PN10AOB45 3/8
PN13AOB45 1/2
PN16AOB45 5/8
PN20AOB45 3/4
PN25AOB45 1
PN25AOB3245 1
PN32AOB45 1-1/4
PN32AOB4045 1-1/4
PN40AOB45 1-1/2
PN40AOB5045 1-1/2
PN50AOB45 2
