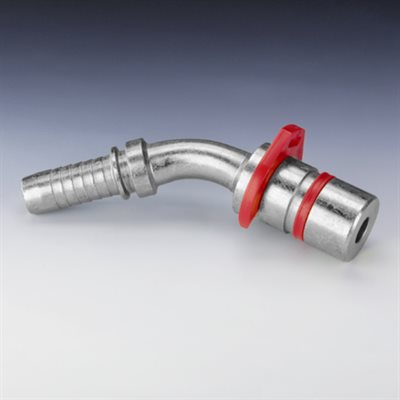

RACCORD 45° MÂLE WEO 13MM X 1 / 4"
Appuyez deux fois et maintenez enfoncer pour un gros plan.
Passer en survol l'image pour zoomer.
Cliquer pour agrandir
Hansa Flex

RACCORD 45° MÂLE WEO 13MM X 1 / 4"

Code de produit : PN06WEO13S45



# produit



Diamètre embout

(DN)

Diamètre extérieur

(D1)

Gabarit



Longueur

portée (L2)

Code

mm

Po

mm

Po

WEO

mm

Po

PN 06 WEO 10 S 45

6

1/4

10

0.39

1/4

27

1.06

PN 06 WEO 13 S 45

6

1/4

13

0.51

3/8

30.5

1.20

PN 08 WEO 13 S 45

8

5/16

13

0.51

3/8

31.5

1.24

PN 10 WEO 13 S 45

10

3/8

13

0.51

3/8

31.5

1.24

PN 10 WEO 16 S 45

10

3/8

16

0.63

1/2

33.5

1.32

PN 13 WEO 16 S 45

13

1/2

16

0.63

1/2

36.5

1.44

PN 13 WEO 23 S 45

13

1/2

23

0.91

3/4

45

1.77

PN 16 WEO 23 S 45

16

5/8

23

0.91

3/4

49.5

1.95

PN 20 WEO 23 S 45

20

3/4

23

0.91

3/4

49.5

1.95

  • Veuillez nous contacter

Code grandeur
PN06WEO10S45 1/4
PN06WEO13S45 1/4
PN08WEO13S45 5/16
PN10WEO13S45 3/8
PN10WEO16S45 3/8
PN13WEO16S45 1/2
PN13WEO23S45 1/2
PN16WEO23S45 5/8
PN20WEO23S45 3/4
