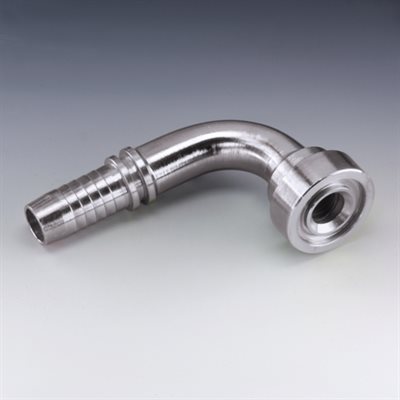

RACCORD 90° CODE CAT 1" X 3 / 4"

# produit

Diamètre embout

(DN)

Diamètre extérieur (D)

Épaisseur

Bride (H)

Longueur

Raccord (L1)

Longueur

Portée (L2)

Code

mm

Po

mm

Po

mm

PO

mm

Po

mm

Po

PN 20 SF9 90

20

3/4

41.3

1.63

14.6

0.57

99

3.90

66.5

2.62

PN 20 SF9 25 90

20

3/4

47.6

1.87

14.6

0.57

99

3.90

71.5

2.81

PN 25 SF9 90

25

1’’

47.6

1.87

14.6

0.57

126

4.96

79

3.11

PN 25 SF9 32 90

25

1’’

54

2.13

14.6

0.57

126

4.96

85.5

3.37

PN 32 SF9 90

32

1-1/4

54

2.13

14.6

0.57

150.5

5.93

94.5

3.72

PN 32 SF9 40 90

32

1-1/4

63.5

2.50

14.6

0.57

150.5

5.93

100.5

3.96

PN 40 SF9 90

40

1-1/2

63.5

2.50

14.6

0.57

175.5

6.91

110

4.33

Il est recommandé d’utiliser la série PA7 pour les brides CAT supérieur à 20 mm (3/4)
